CIRCUIT DESIGN

サービスの特徴 あらゆる製品の中枢を担う回路設計
信頼性と安定性を確保

Feature.01 機能性・信頼性の確保

回路設計は電子機器やシステムの基板で、機能や信頼性に直結します。適切な設計は正確な動作を確保し、信頼性の低い設計は故障を招き寿命を短縮。高信頼性の設計は安定性を提供し、顧客満足度を向上させます。そのため高度な技術と経験が必要であり、エンジニアは信頼性、性能、安全性の観点から綿密な計画とテストを行います。

Feature.02 性能の最適化でエネルギー効率向上

電子機器の性能最適化は市場競争力向上の鍵です。また、エネルギー効率向上も必要で、適切な回路設計は電力消費を最小化し、省エネルギー製品を実現します。
競争激化する市場で、高性能かつ省エネルギーな製品は顧客にとって魅力的で、企業に競争優位性をもたらします。

Feature.03 技術革新と競争力

新しい技術や機能の導入には、適切な回路設計が不可欠です。顧客の要求が絶えず進化する中、新たな機能や性能向上は市場での差別化となり、企業の成功につながります。アズマでは、継続的な研究開発と高度な回路設計の能力を高めることで、競争の中で優位性を築いています。

Feature.04 プロフェッショナルによる課題解決

回路設計には複雑な課題が含まれますが、プロフェッショナルなエンジニアは問題を迅速かつ効果的に解決する能力を持っています。アズマはお客様の要求に応えつつ高品質な製品を開発することができる強みを持っています。

アズマの価値提供メニュー

回路設計の流れ

回路設計の流れ

  • 01

    Contact / Hearing

    お客様のお困りごとや実現したいことをヒアリングします。

    • 納期 / コスト / 基板構成 / サイズ / 外部システムとの接続 / 電源条件 / 使用希望部品 / 評価方針 / 量産の有無など
  • 02

    Requirement analysis

    ご要望をもとに要件定義を行い、最適な構成を検討・提案します。

    • 電源構成/消費電力/主要部品の選定/概要ブロック図の作成など
  • 03

    Hardware design Writing specifications

    要件定義書を基に詳細仕様を作成し、設計を行います。

    • 回路仕様書作成 / 電源系統図 / 詳細ブロック図 / プロセッサのピンアサイン / EMC対策 / 回路図作成など
  • 04

    Artwork design

    アートワーク仕様仕様を決定します。

    • 基板層構成 / 部品配置 / 配線優先度の決定 / インピーダンス指定 / EMC対策など
  • 05

    Prototype / Evaluation

    試作品を作成し、各種評価を行います。

    • 試作手配 / 実装基板受入検査 / 機能デバッグ / 設計評価 / EMC評価 / 信頼性評価など
  • 06

    Revision / Production transition

    評価結果をもとに修正を実施し、量産へ移行します。

    • 量産試作の作成・評価 / ベア基板・実装工程の評価 / 検査仕様・治具の設計 / QCDの改善フィードバックなど

アズマの開発事例

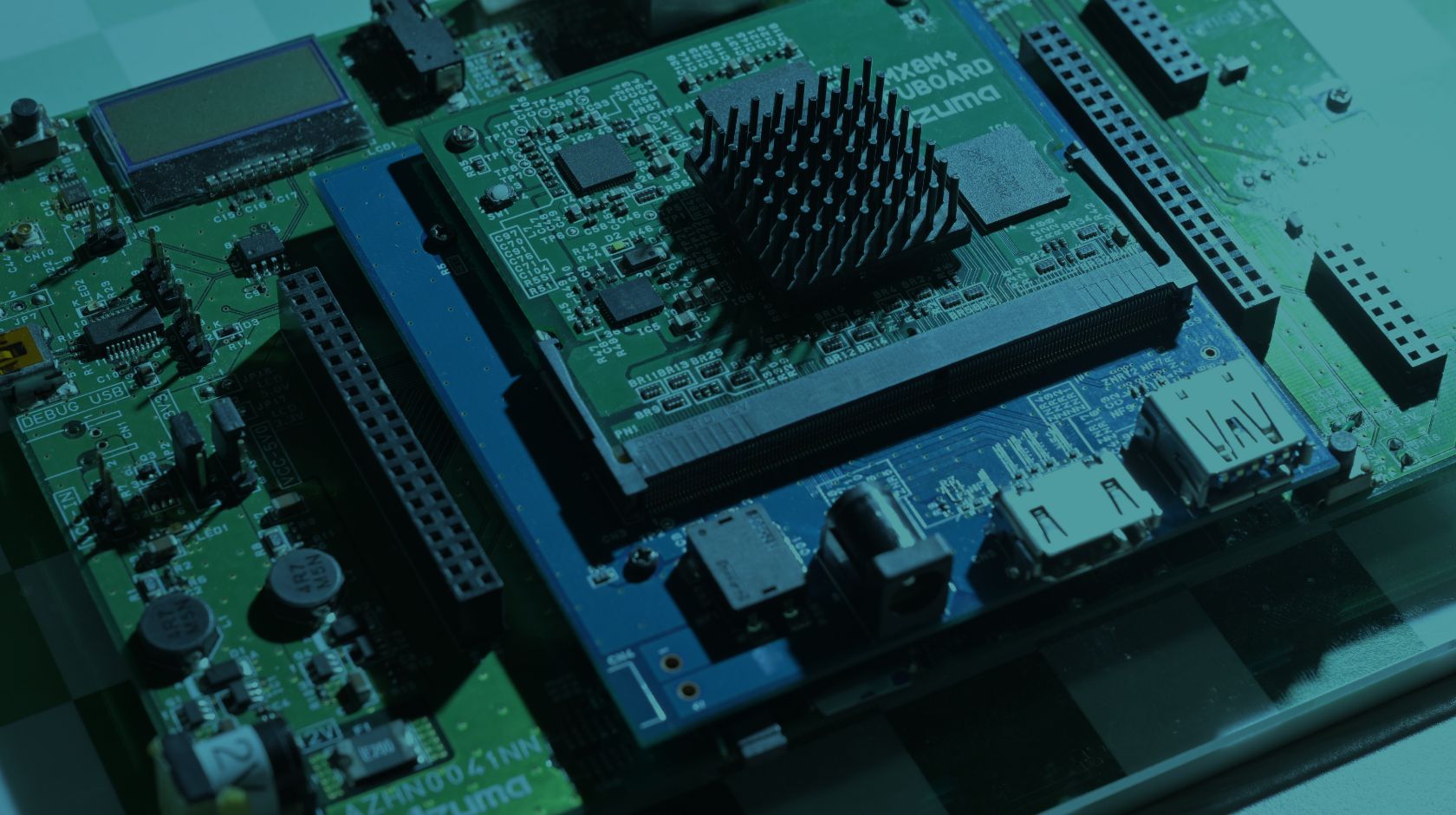

  • 顔認証システム i.MX 8M Plus CPUボード
  • 研究開発(R&D)自社製CPU ボード x AI システム
    人工知能(AI)
    研究開発(R&D)自社製CPU ボード x AI システム
  • クラウドサーバを利用したデータ集計システムの構築
    クラウドシステム
    クラウドサーバを利用したデータ集計システムの構築
  • コンビニエンスストア向け複合機制御基板の設計
    プリント基板設計
    コンビニエンスストア向け複合機制御基板の設計
  • 業務用スマホアプリケーション(iOS / Android)
    スマホアプリ
    業務用スマホアプリケーション(iOS / Android)
  • 産官学連携への取り組み
    IoTセンサ 通信
    産官学連携への取り組み
